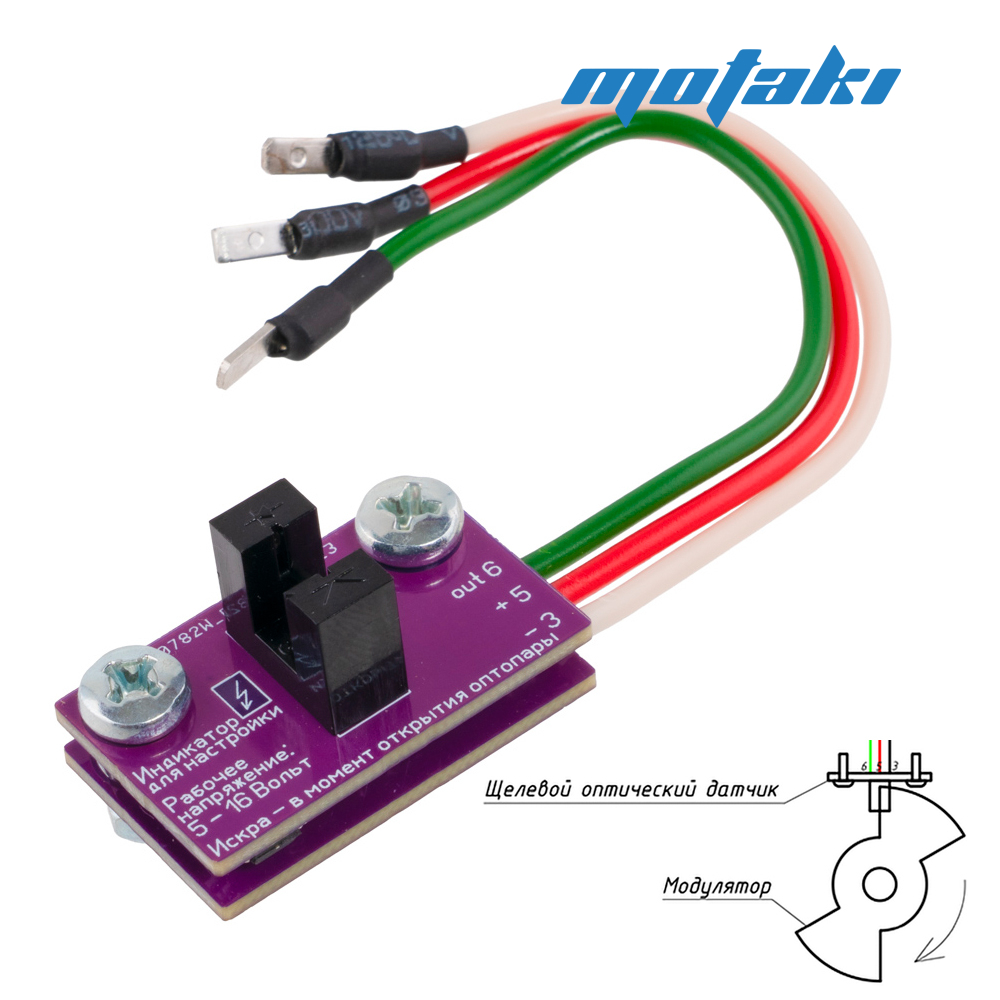

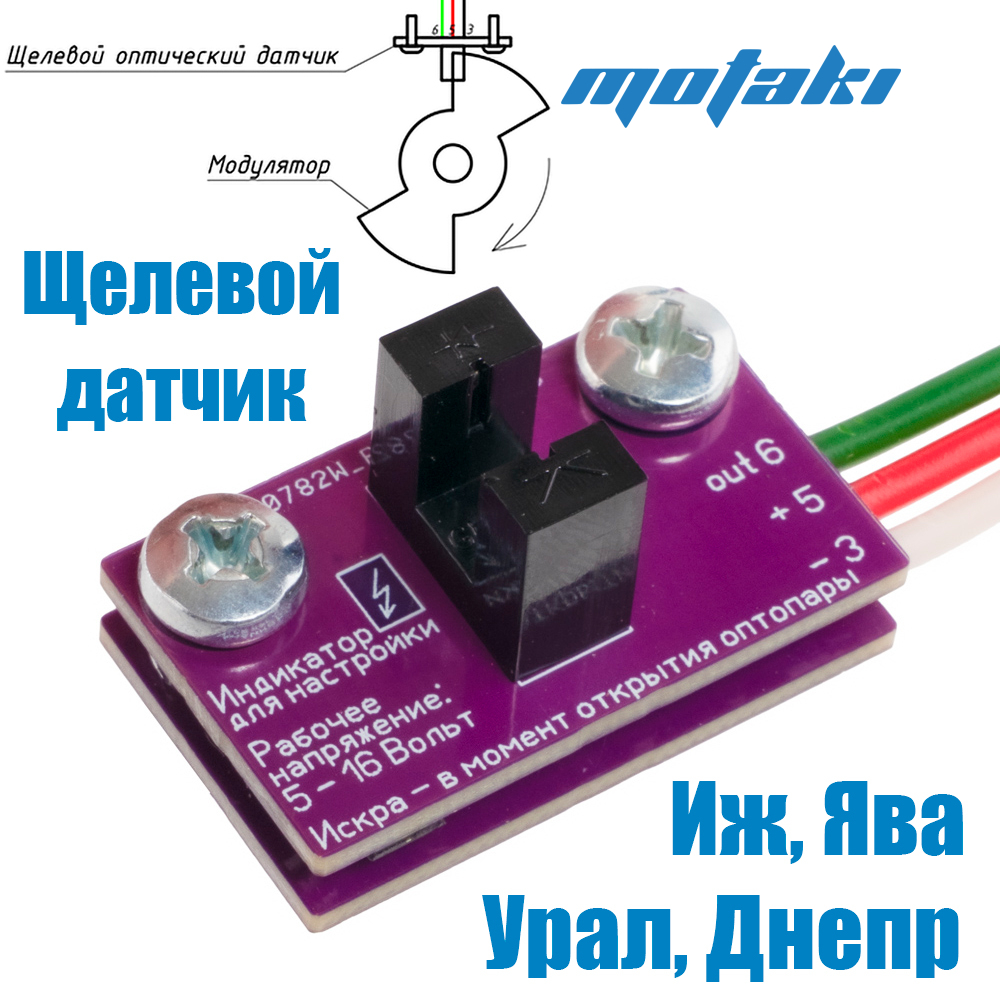

Щелевой оптический датчик подойдёт для следующих мотоциклов: Иж Юпитер, Иж Планета, Иж Планета Спорт, Jawa (Ява), CZ (Чезет), ИМЗ Урал и КМЗ Днепр (6 и 12 Вольт). Работоспособность на 6В системах во многом зависит от состояния системы задки и модели коммутатора (рекомендуется ВТН 0529.3734).
Является альтернативой датчику Холла (ДХ): имеет то же напряжение питания и сигнальной линии, то же расстояние между крепёжными отверстиями (24 миллиметра), те же размеры клемм для подключения к заводской проводке для БСЗ от автомобилей ВАЗ с теми же цветами проводов.
Оптический датчик имеет следующие преимущества:
-
шторка (модулятор/бабочка/лепесток) может быть изготовлена из любого непрозрачного материала достаточной прочности (нержавеющая сталь, алюминий, латунь и другие цветные металлы и сплавы, фольгированный стеклотекстолит и т.п.);
-
не нужен прибор МД-1 для настройки системы, так как в самом датчике присутствует светодиод для установки момента искрообразования;
-
отсутствие влияния электромагнитного поля генератора на датчик.
-
Провода гораздо большего сечения в толстой изоляции, в отличие от проводов многих ДХ и подключение к проводке посредством штыревых клемм, а не винтового клеммника, в отличие от ДО-1.
-
Датчик совместим с ФУОЗ Саруман.
Внимание: при подключении к коммутатору Совек белый провод идёт не на 3, а на 2 клемму.

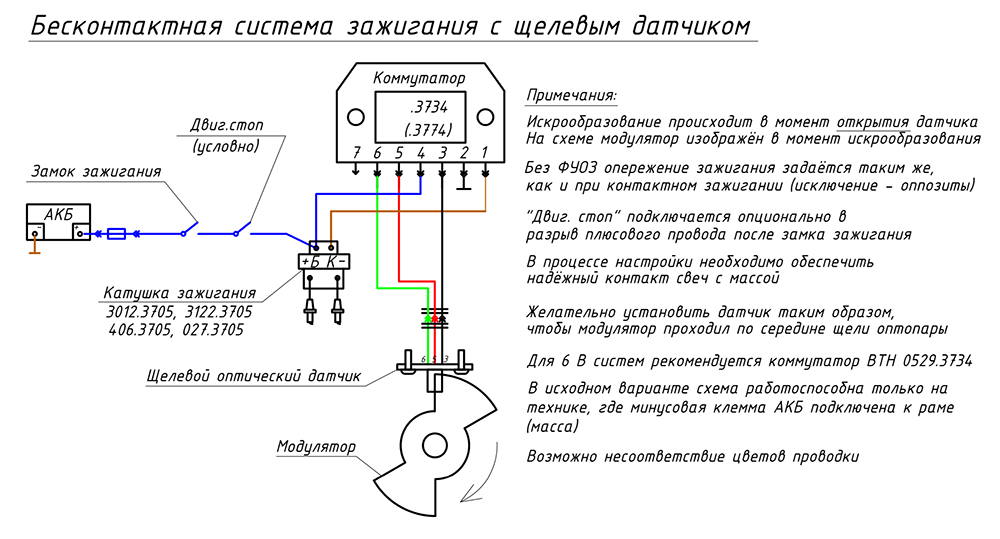

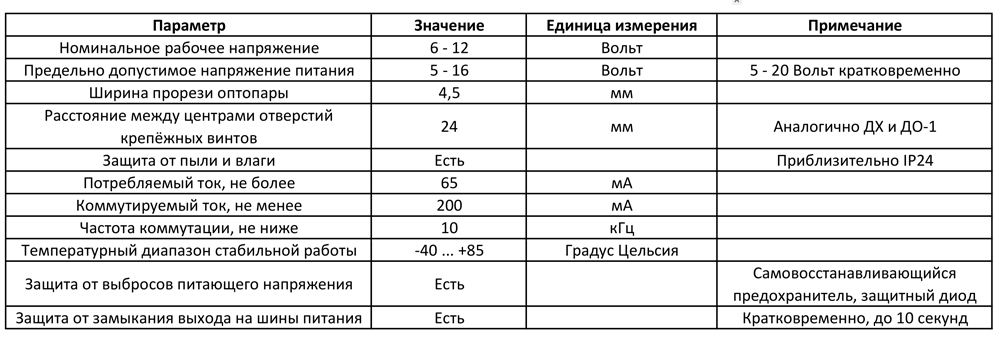

Схема, примечания по установке и настройке, а так же технические характеристики представлены на дополнительных изображениях к товару.
