ЦПГ Поршень 54 * Палец 14 * Высота 78 - Цилиндро-поршневая группа для питбайков, мопедов, мини-снегоходов, квадроциклов ATV с 125 куб.см. двигателем типа 153/154FMI. Обязательно сверьте все размеры перед покупкой, только лишь маркировка двигателя не гарантирует совместимость.

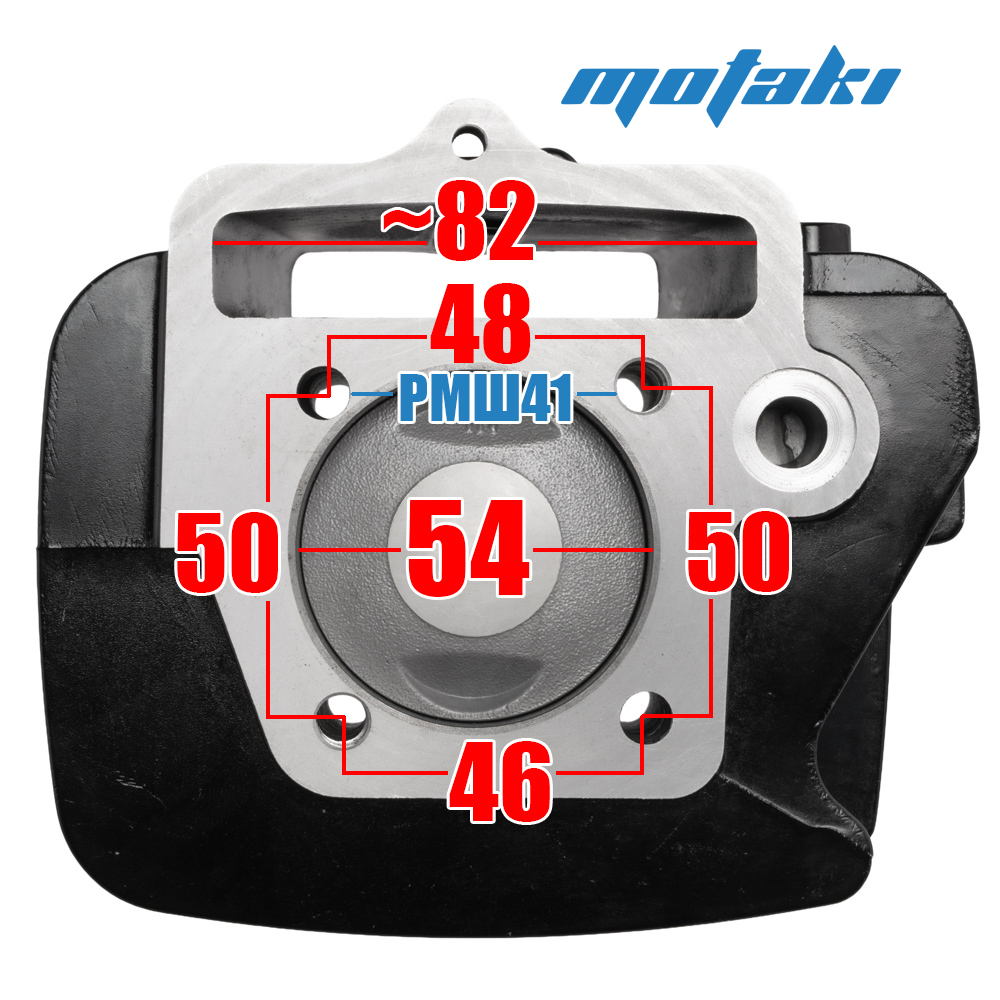

ВАЖНО! РМШ ~40.5-41 мм - это расстояние между шпильками в районе цепи ГРМ, измеряется именно между краями отверстий, а не по центрам. Смотрите дополнительное фото для понимания, т.к. бывают похожие цилиндры от двигателей типа YX125 / LF125. с РМШ 43 мм. Данный метод используется, как наиболее простой и быстрый для измерения, но Вы так же можете сверить остальные размеры по дополнительным изображениям.
Масляный канал можно немного доработать и расширить вручную, убрав облой.

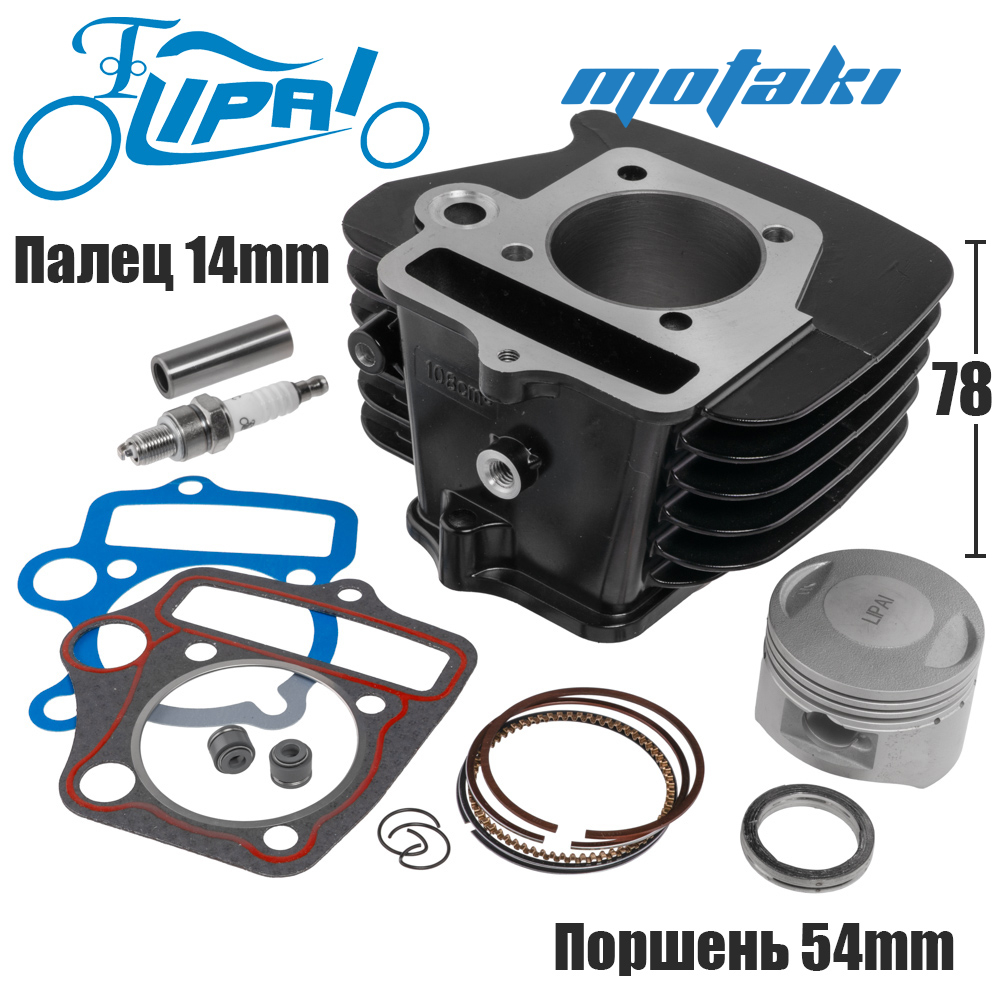

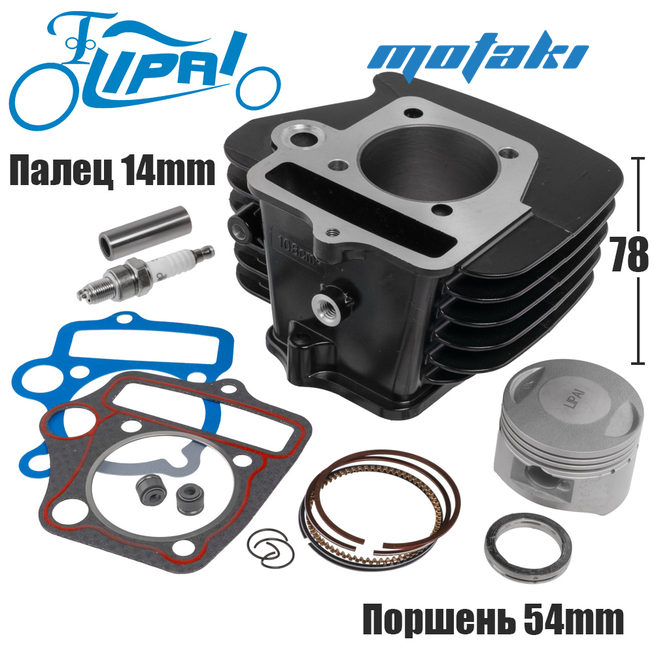

Комплектация: цилиндр, поршень, кольца поршневые, кольца стопорные, палец поршневой, прокладка под головку, под цилиндр и глушитель, маслосъемные колпачки, свеча зажигания,

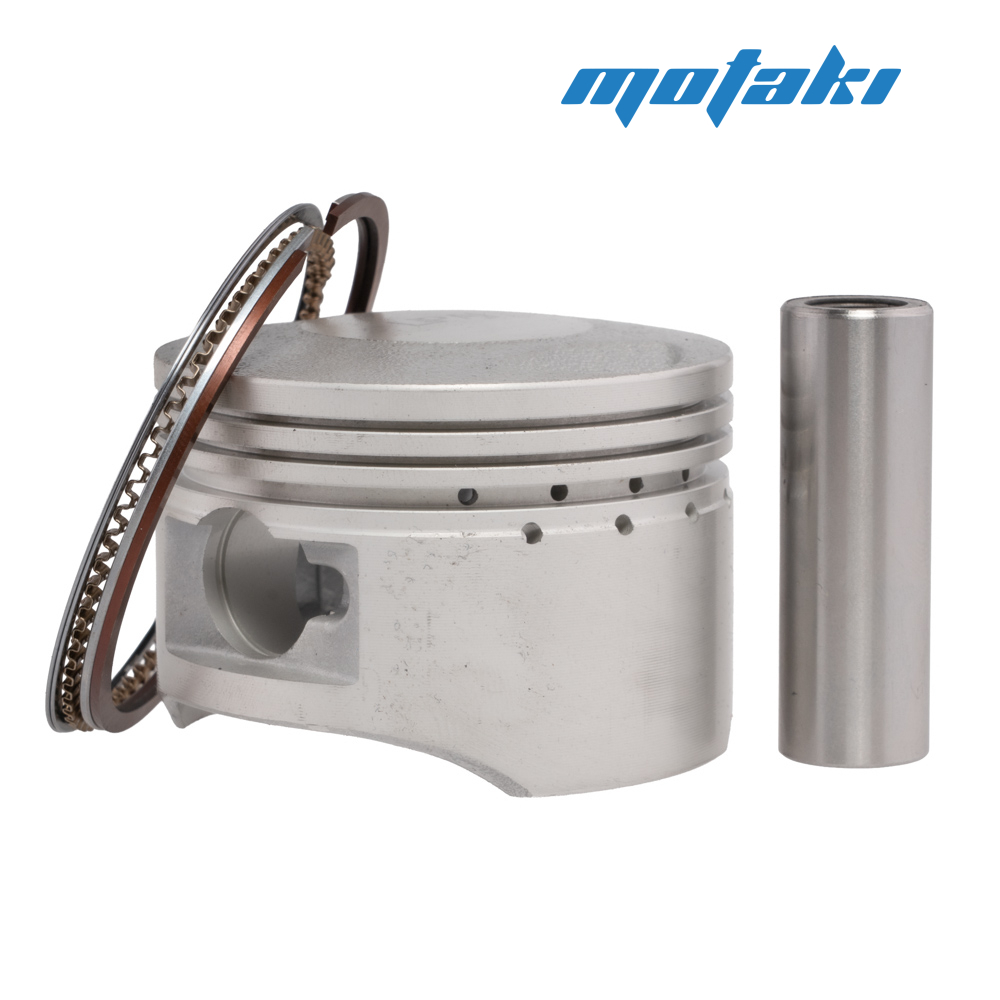

Диаметр поршня ~54.00 мм !!! ИЗМЕРЯЕТСЯ ПО ЮБКЕ !!!
Высота поршня ~40 мм.
Поршневой палец: D14 * L42-43 мм.
Ход поршня: 55.5 мм.
Высота (толщина) колец: компрессионное верхнее - 1.0 мм, компрессионное нижнее - 1.0 мм. Наборное маслосъёмное - 2.0 мм.
Ширина отверстий под цепь ГРМ: ~80-82 мм.
Диаметр отверстий под шпильки: ~7.5 мм.
Высота цилиндра по местам прилегания прокладок: ~78 мм.
Полная высота: ~ 97-98 мм.
Посадочный наружный диаметр гильзы: ~ 56 мм.
Толщина стенки гильзы: ~1.5 мм (толщина измеряется по гильзе в рабочей зоне поршня, а не по месту посадки).

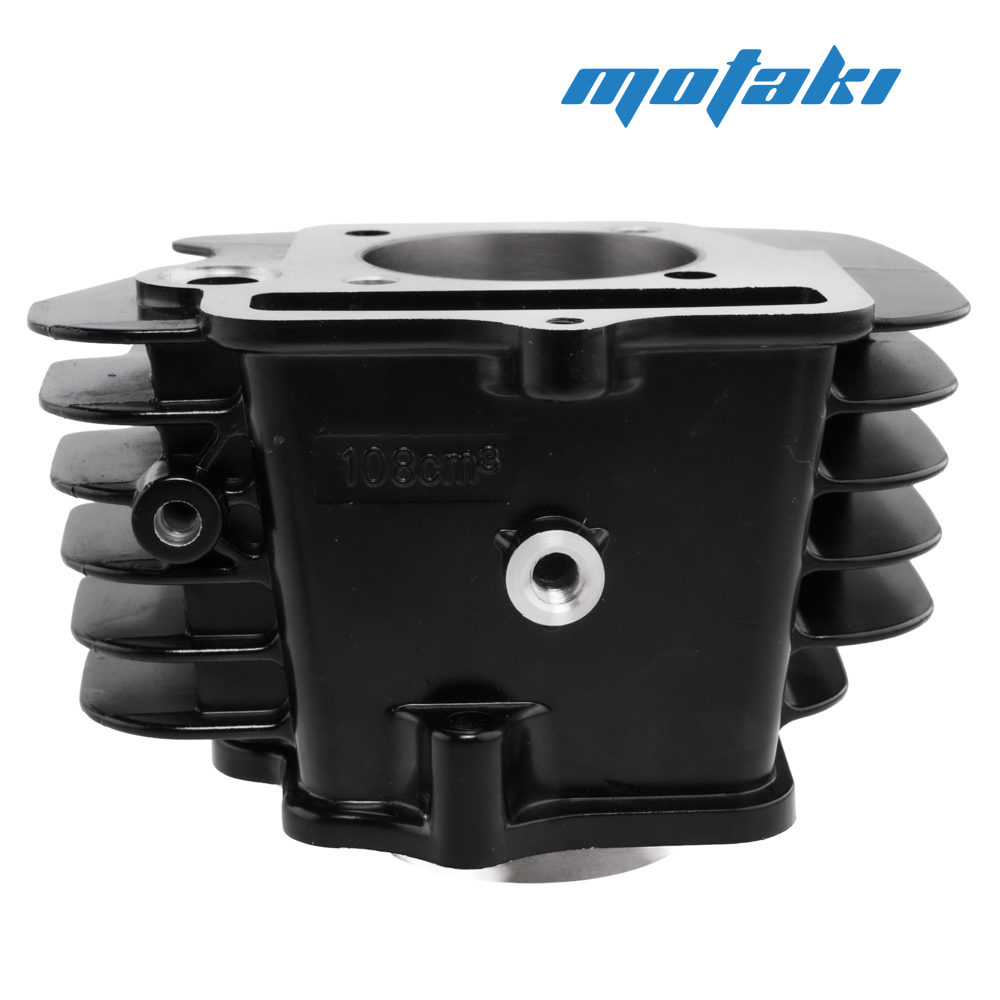

Маркировка на цилиндре: отлито 108cm.
Материал корпуса: AL - алюминий.
Цвет: BL (BLACK / ЧЕРНЫЙ).
Производитель: Lipai (Китай).
Серия: PRO - повышенное качество и расширенная комплектация. Поршень с высоким содержанием кремния.
Для установки на двигатели с нижним стартером вероятнее всего потребуется укоротить три нижних ребра охлаждения, как это делается на фабрике. На заводе точно так же из полноразмерной ЦПГ удаляются 3 ребра наполовину, чтобы не упираться в электростартер.
