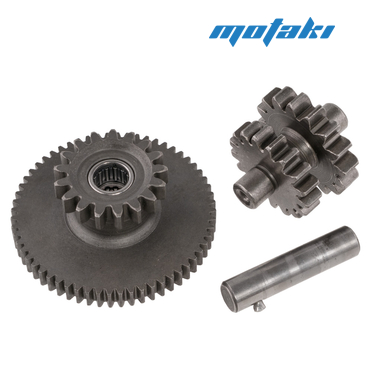

Комплект шестерён редуктора электростартера для мотоцикла CBS300 с двигателем 174MN-3.
Большая шестерня:
60 зубов (наружный диаметр по зубам ~62.5 мм) и 16 зубов (наружный диаметр по зубам ~33 мм), диаметр центрального отверстия 10 мм, высота ~33-34 мм.
Малая двйоная шестерня (пр..
Шестерня коробки передач мотоцикла CB250-F с двигателем 172FMM-3A.
Вал: ведомый, расположение на схеме C-5.
Количество зубов: 21
Наружный диаметр по зубам: ~47 мм.
Диаметр центрального отверстия: ~23 и 25 мм.
Толщина по зубам: ~11.5 мм.
Высота полная: ~26 мм.
..
Шестерня коробки передач мотоцикла CB250-F с двигателем 172FMM-3A.
Вал: ведомый, расположение на схеме C-4.
Количество зубов: 23
Наружный диаметр по зубам: ~51 мм.
Диаметр центрального отверстия: ~20 мм.
Толщина по зубам: ~11 мм.
Высота полная: ~16.5 мм.
..
Шестерня коробки передач мотоцикла CB250-F с двигателем 172FMM-3A.
Вал: ведомый, расположение на схеме C-3.
Количество зубов: 25
Наружный диаметр по зубам: ~55 мм.
Диаметр центрального отверстия: ~18 и 20 мм.
Толщина по зубам: ~8.5 мм.
Высота полная: 29.5 мм.
..
Шестерня коробки передач мотоцикла CB250-F с двигателем 172FMM-3A.
Вал: ведомый, расположение на схеме C-2.
Количество зубов: 28
Наружный диаметр по зубам: ~61 мм.
Диаметр центрального отверстия: ~22 мм.
Высота (толщина): ~9 мм.
..
Шестерня коробки передач мотоцикла CB250-F с двигателем 172FMM-3A.
Вал: ведомый, пусковая шестерня.
Количество зубов: 29
Наружный диаметр по зубам: ~57 мм.
Диаметр центрального отверстия: ~20 мм.
Толщина по зубам: ~8 мм.
..
Шестерня коробки передач мотоцикла CB250-F с двигателем 172FMM-3A.
Вал: ведомый, расположение на схеме C-1.
Количество зубов: 32
Наружный диаметр по зубам: ~69 мм.
Диаметр центрального отверстия: ~19.5 мм.
Высота (толщина): ~10.5 мм.
..
Шестерня коробки передач мотоцикла CB250-F с двигателем 172FMM-3A.
Вал: ведущий, расположение на схеме M-2.
Количество зубов: 15
Наружный диаметр по зубам: ~35 мм.
Диаметр центрального отверстия: ~18 и 20 мм.
Толщина по зубам: ~11.5 мм.
..
Шестерня коробки передач мотоцикла CB250-F с двигателем 172FMM-3A.
Вал: ведущий, расположение на схеме M-3.
Количество зубов: 18
Наружный диаметр по зубам: ~42 мм.
Диаметр центрального отверстия: ~20 мм.
Толщина по зубам: ~9 мм.
Высота полная: ~14 мм.
..
Шестерня коробки передач мотоцикла CB250-F с двигателем 172FMM-3A.
Вал: ведущий, расположение на схеме M-4.
Количество зубов: 20
Наружный диаметр по зубам: ~46 мм.
Диаметр центрального отверстия: ~18 и 20 мм.
Толщина по зубам: ~8.5 мм.
Высота полная: ~30 мм.
..
Шестерня коробки передач мотоцикла CB250-F с двигателем 172FMM-3A.
Вал: ведущий, расположение на схеме M-5.
Количество зубов: 22
Наружный диаметр по зубам: ~49 мм.
Диаметр центрального отверстия: ~20 мм.
Толщина по зубам: ~10.5 мм.
Высота полная: ~16 мм.
..
