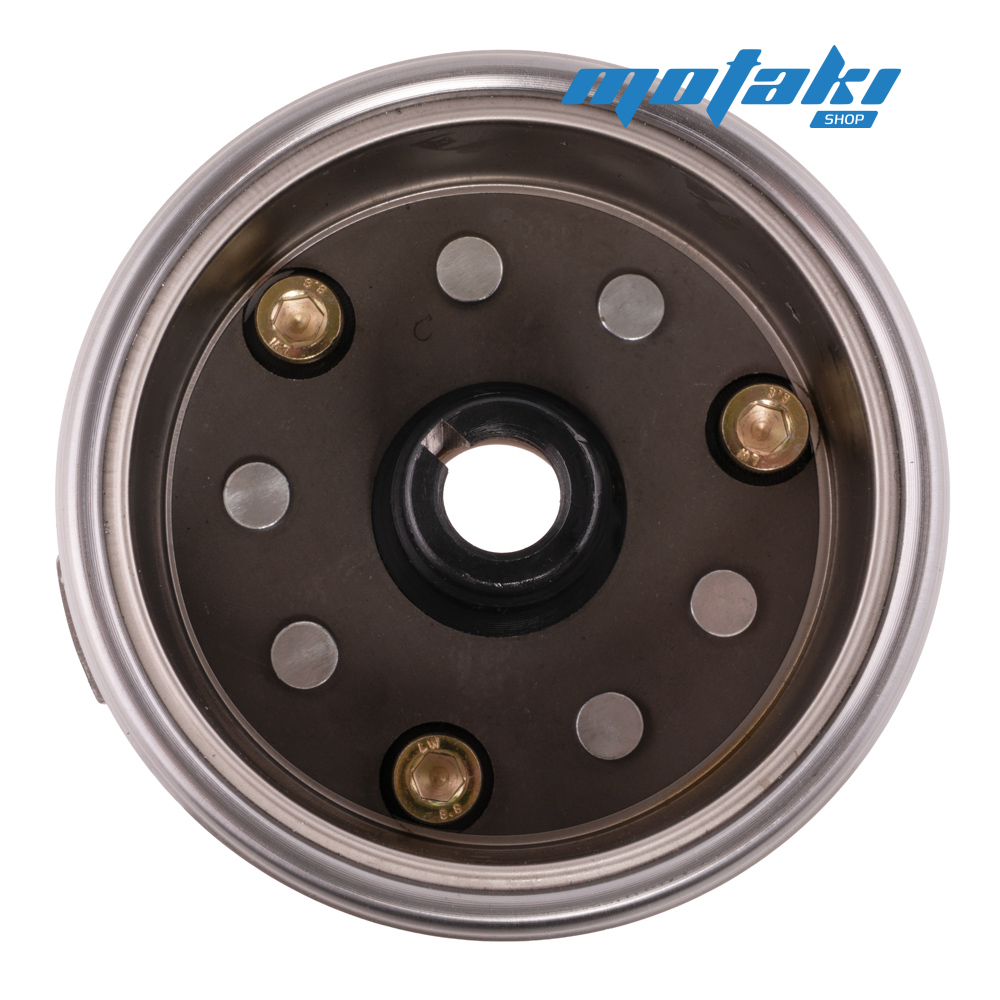

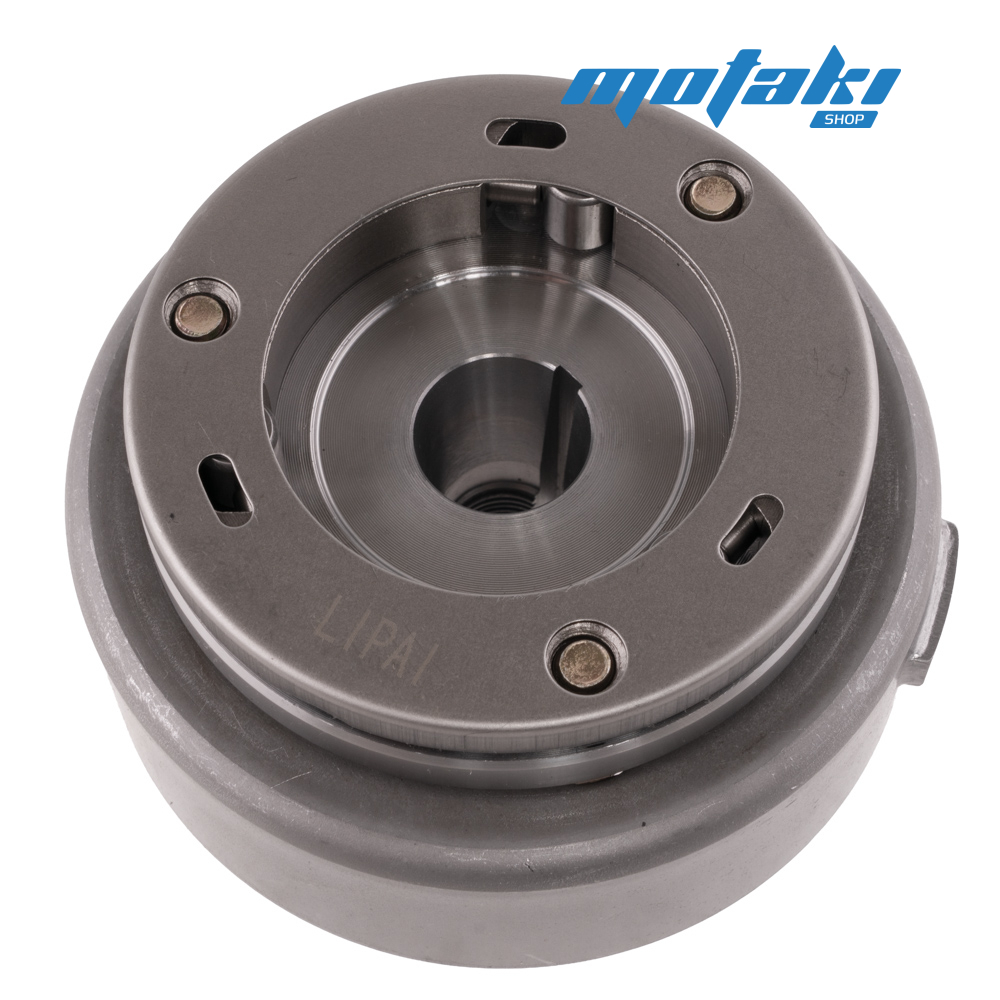

Ротор генератора в сборе для мотоциклов CG-CB и аналогичной мототехники. Внимание, обязательно сравните родные детали визуально и по размерам, так как модификаций встречается очень много.

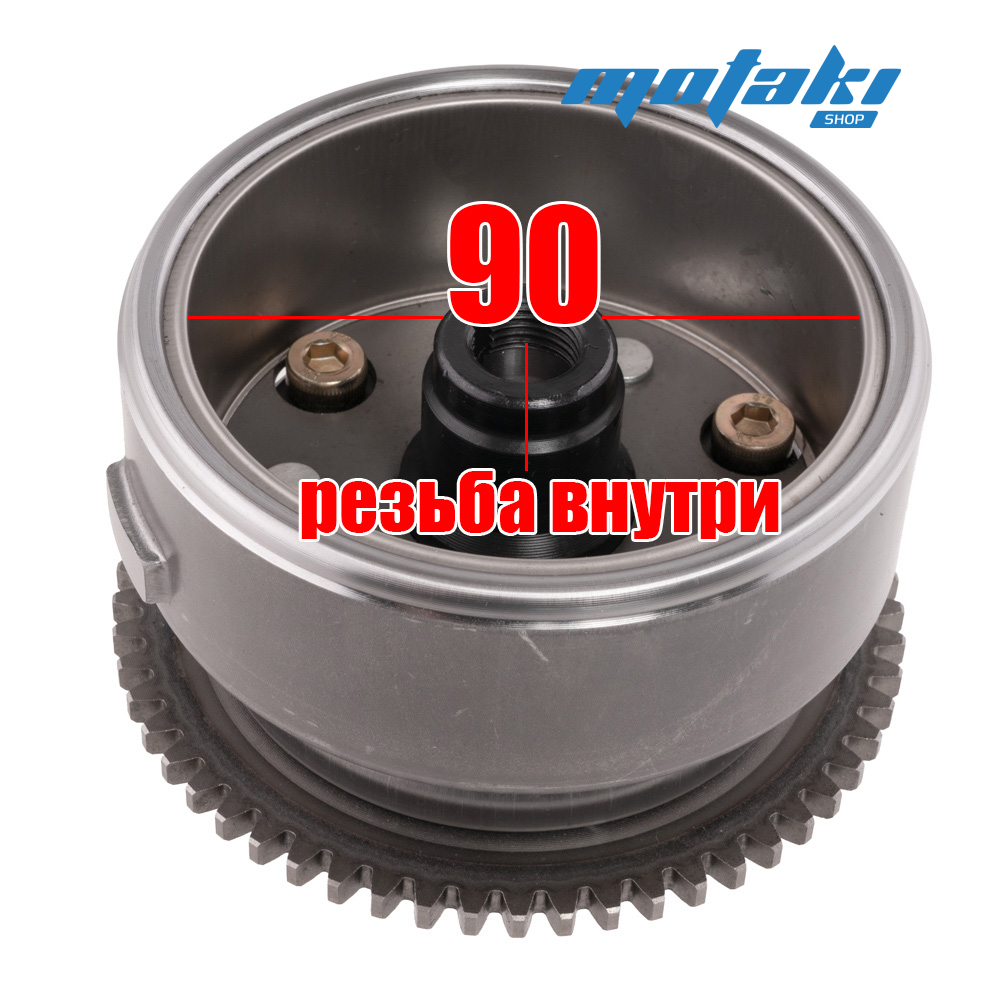

Внутренний диаметр под статор ~90 мм.

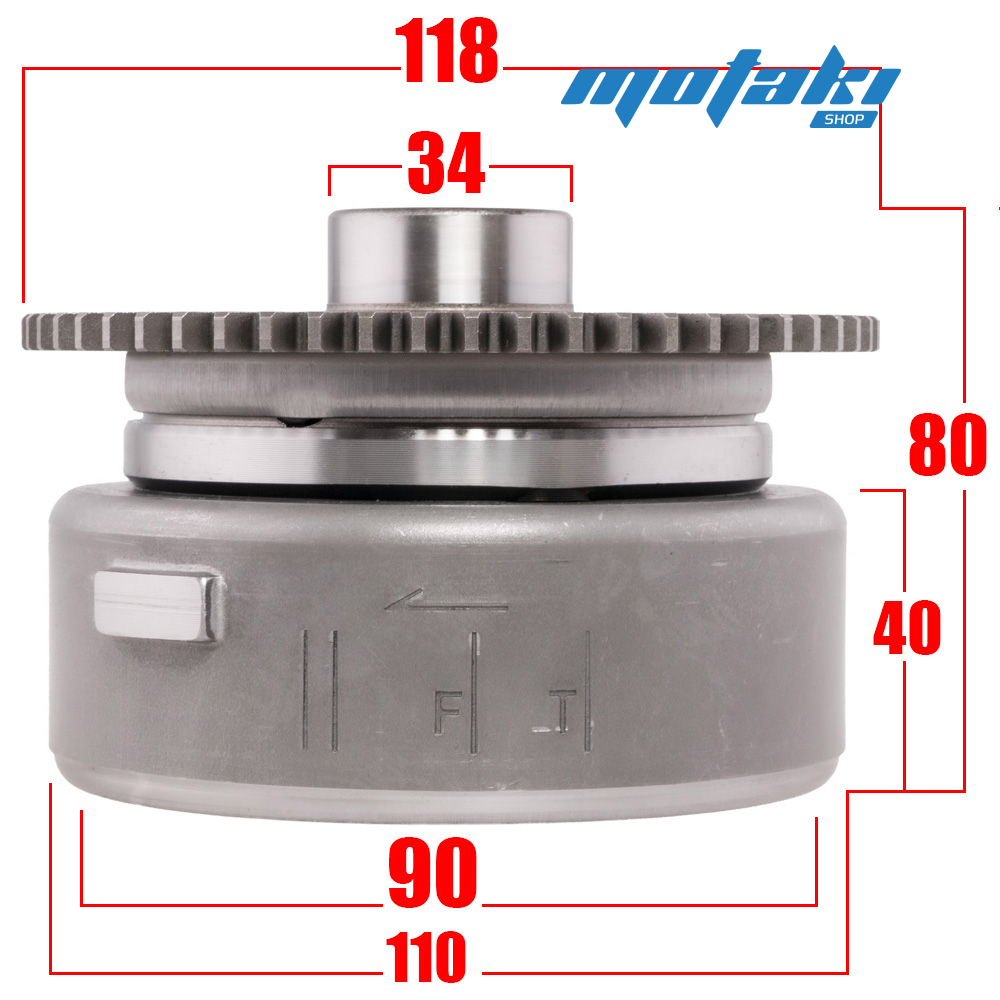

Наружный диаметр по ротору ~110-111 мм, по муфте ~89-90 мм.
Высота самого тела ротора ~40 мм.
Высота полная с площадкой под обгонную муфту ~59 мм, в сборе с шестерней ~80 мм.
Резьба под съёмник генератора: ВНУТРИ (под съёмник с наружной резьбой 16*1.5 мм).
Внутренний посадочный диаметр на цапфу коленвала: конус ~ от 14 до 21 мм с выемкой под шпонку.
Наружный выступ под датчик оборотов: прямоугольный, расположен по верхнему краю.

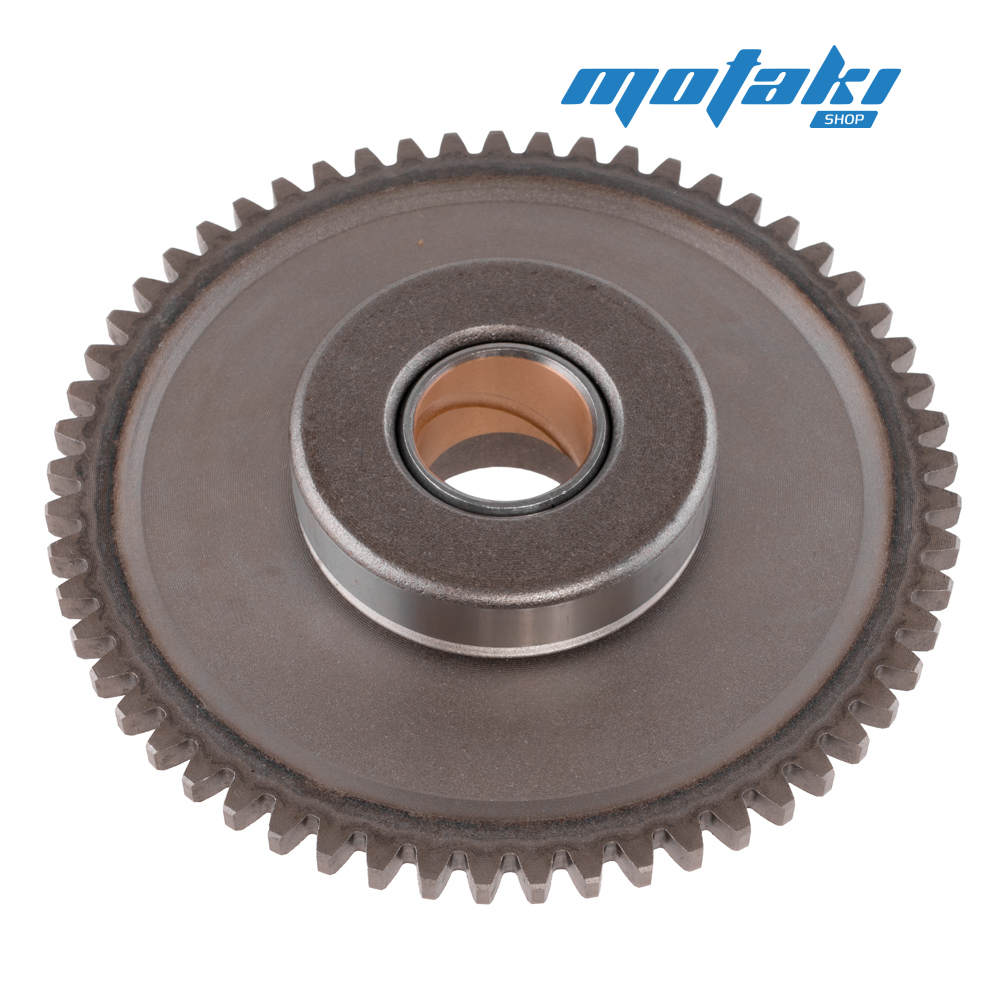

Шестерня муфты обгонной:

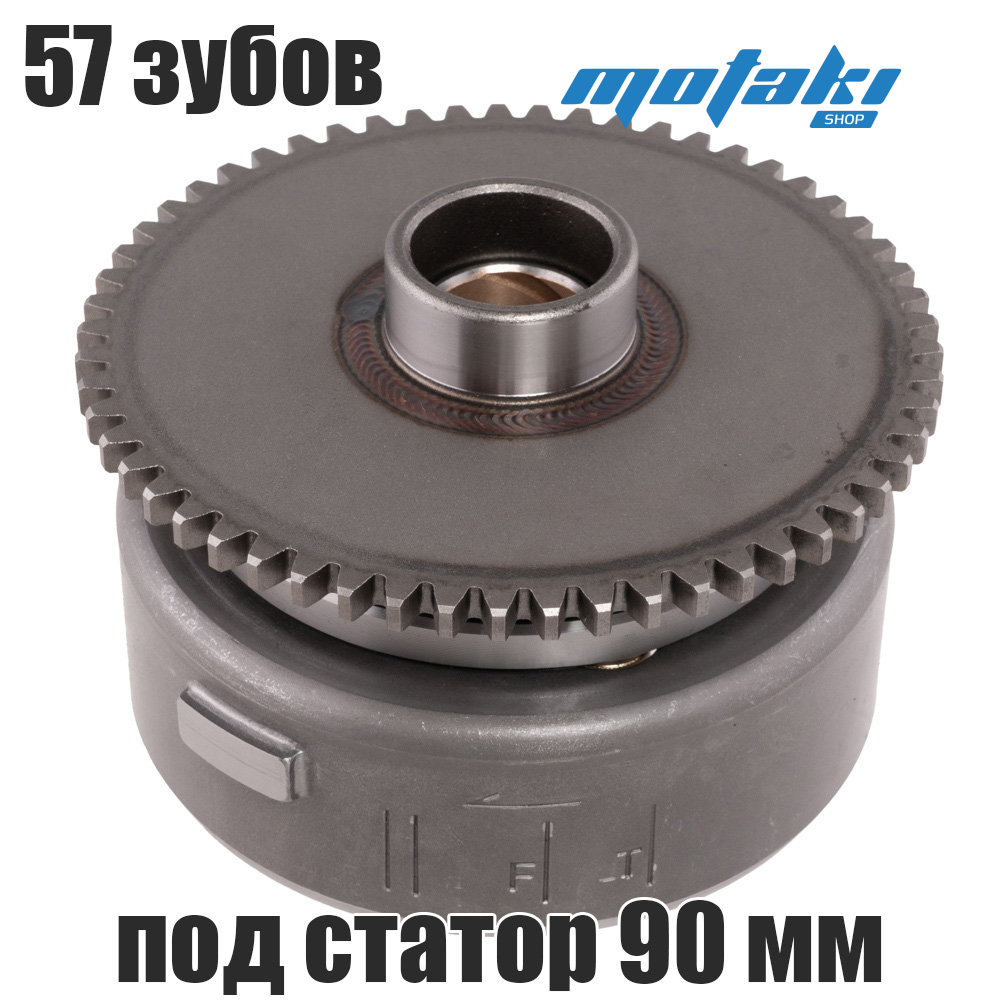

Количество зубов: 57.
Толщина по зубам ~5 мм.
Наружный диаметр по зубам ~118 мм.
Высота ~32 мм.
Внутренний диаметр по втулке ~22 мм.
