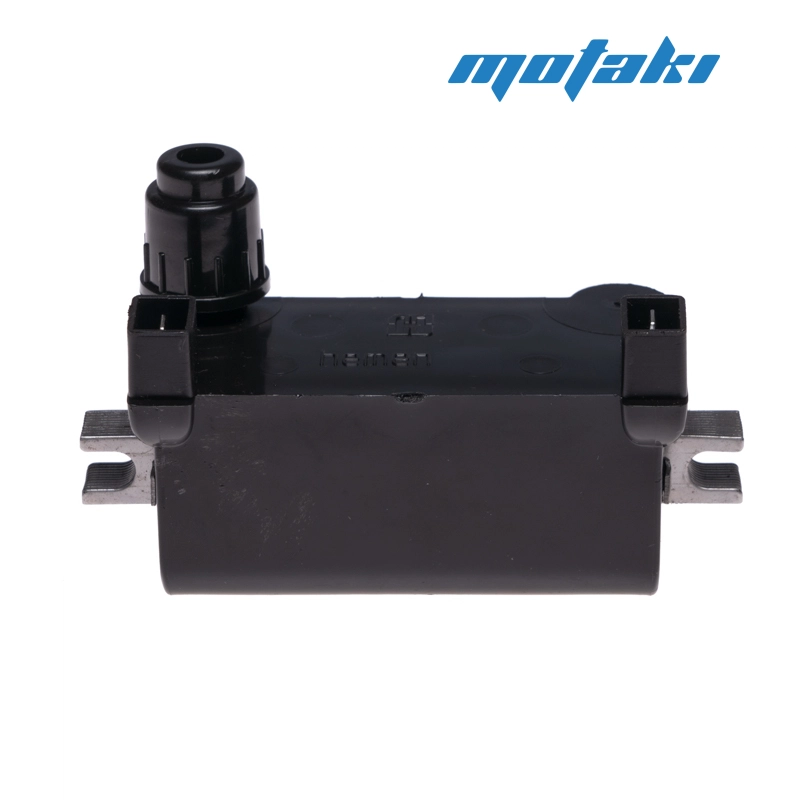

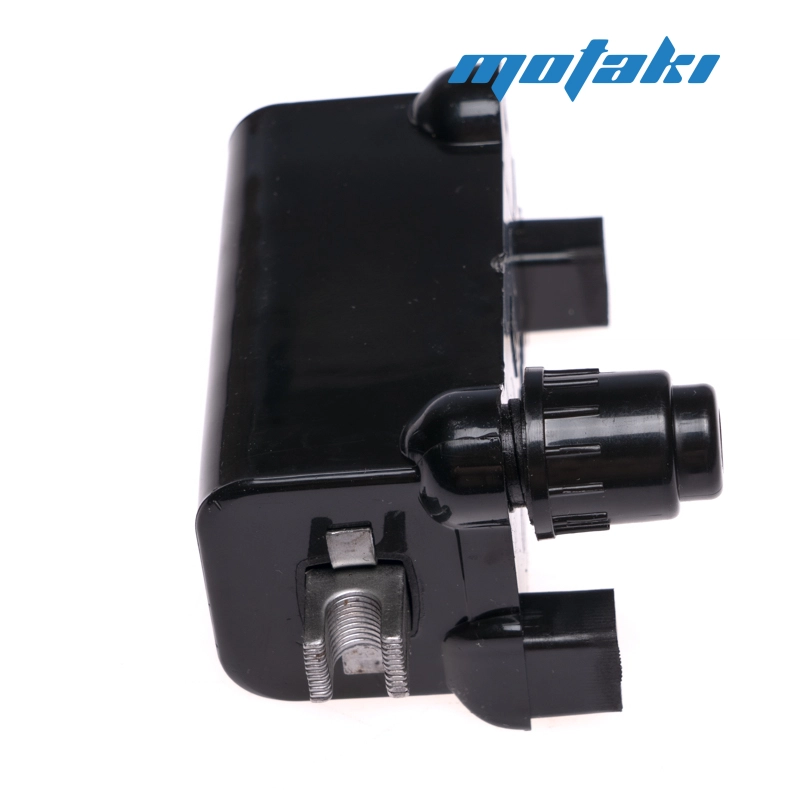

Катушка зажигания БСЗ Иж Планета 6-12В (135.3705М HEMEN)

Катушка зажигания предназначена для работы в бесконтактной системе зажигания (БСЗ) в системе электрооборудования 2-цилиндровых карбюраторных двигателей мотоциклов типа “ИЖ-Планета” всех модификаций. Катушка 135.3705М предназначена для мотоциклов укомплектованных электронной системой зажигания.

Катушка зажигания 135.3705М работает как на мотоциклах оборудованных 12-ти вольтовым генератором, так и на мотоциклах с 6-ти вольтовым генератором.

Технические данные

• Напряжение питания катушки с присоединением минусового полюса источников постоянного тока на корпус мотоцикла:

• минимальное – 5В;
• номинальное – 6В или 12В;
• максимальное – 16В.

• Вторичное напряжение, при токе разрыва 4А, сопротивлении шунта 3МОм, емкости шунта 50Пф:

• при температуре 25°С, не менее – 18кВ;
• при температуре 85°С, не менее – 16кВ;

• Ток разрыва – 4А.
• Сопротивление первичной обмотки, Ом – 0,80±0,05;
• Масса катушки, кг, не более – 0,25;,
• Габаритные размеры, мм, не более – 97×45×58
