Комплект цилиндро-поршневой группы (ЦПГ) для китайского скутера Kymco ARN125, ARN150.

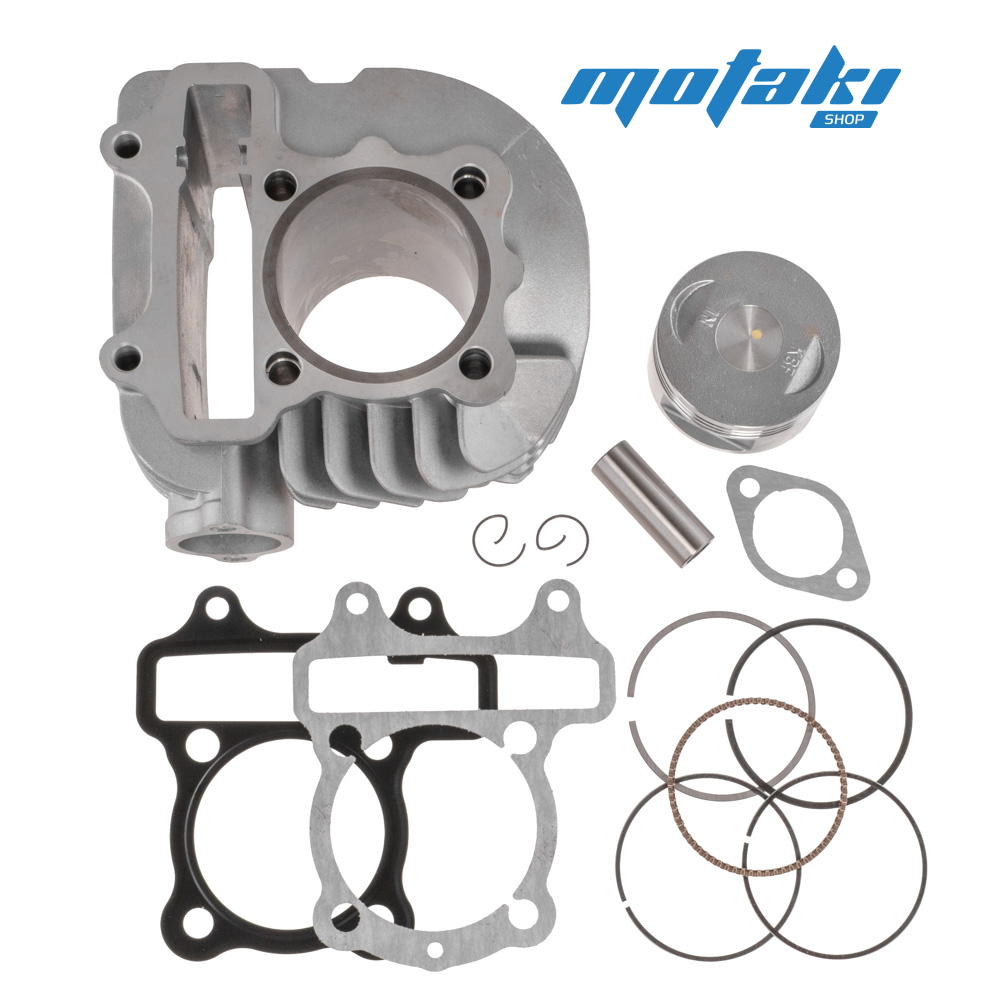

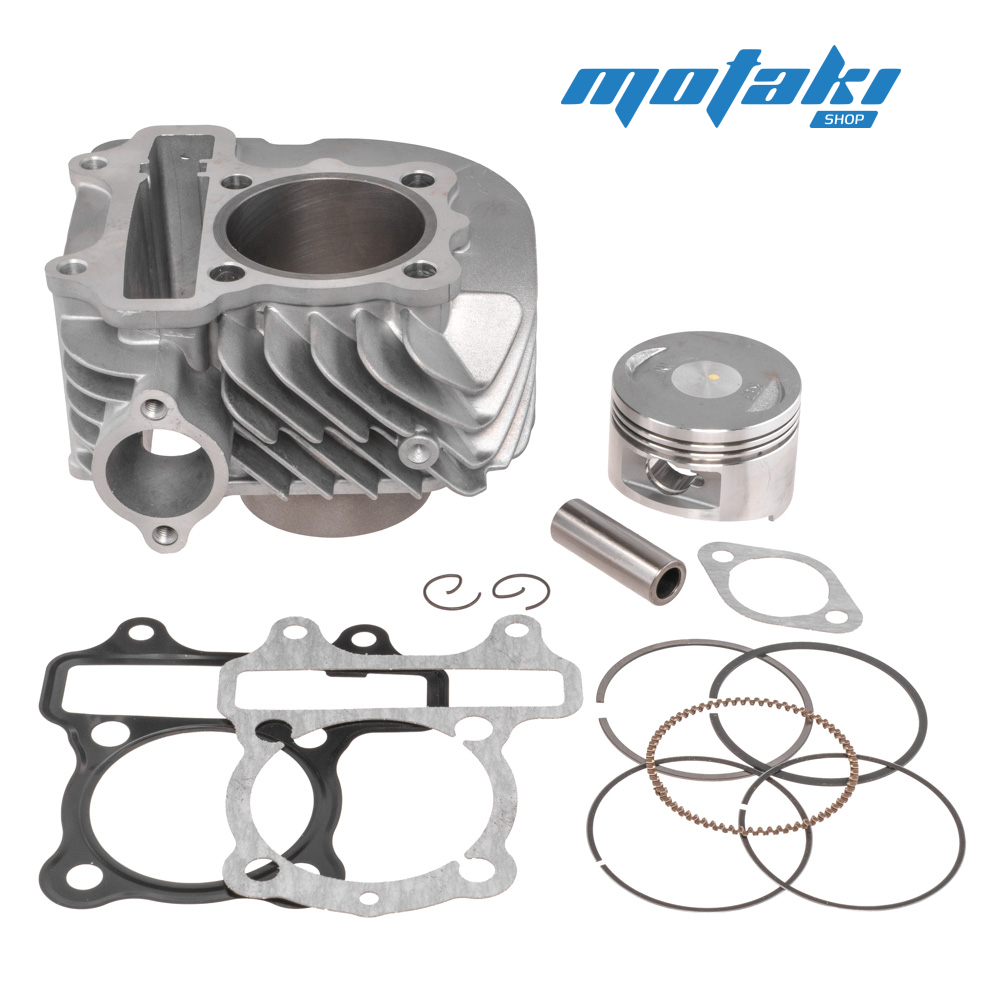

Комплектация: цилиндр, поршень, кольца поршневые, палец поршневой, кольца стопорные 2 шт, прокладка под головку, прокладка под цилиндр.

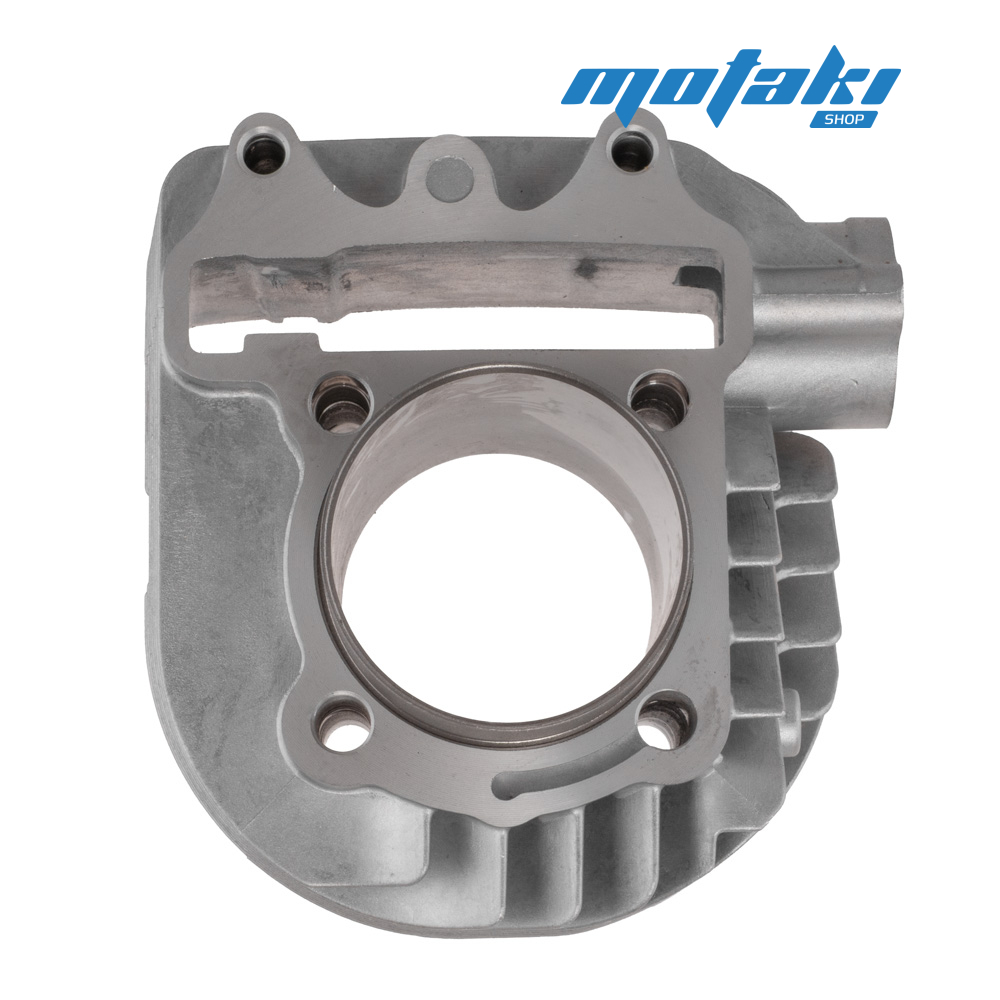

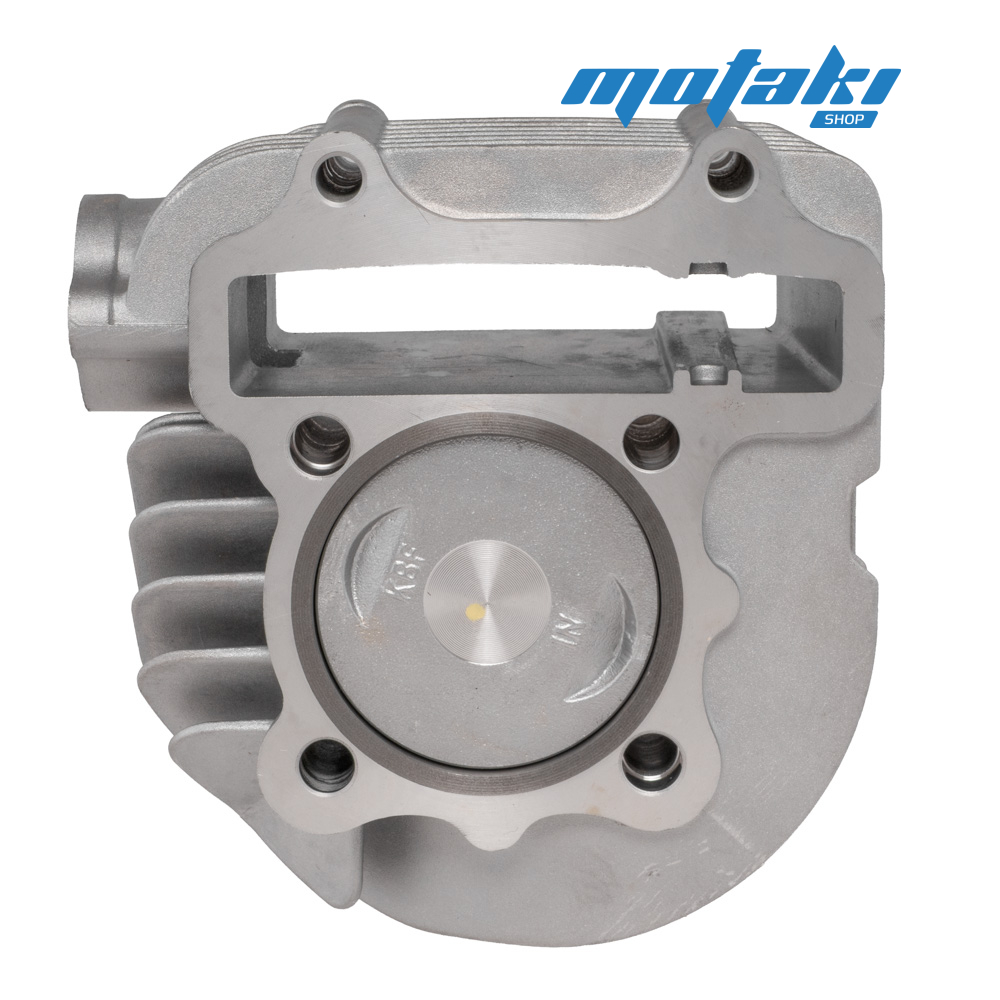

РМШ44/37 - обратите ОСОБОЕ внимание на эти параметры, обязательно сверьте размеры по фотографии с замерами:
44мм - это расстояние между краями отверстий под шпильки рядом с большим отверстием под цепь ГРМ, оно составляет ~44 мм. Это расстояние НЕ между центрами, а именно по краям между отверстиями. Данный метод используется, как наиболее простой и быстрый для измерения, но Вы так же можете сверить остальные размеры по дополнительному фото с размерами. Почему это важно? На двигателях типа 161QMK, 158QMJ это расстояние примерно 47 мм, на эти модели не подойдёт, т.к. не совпадает посадка.
37мм - расстояние между отверстие правой верхней шпильки крепления головки и правым креплением головки. Почему это важно? Бывают очень похожие ЦПГ, но с другим расположением отверстий под крепление головки.

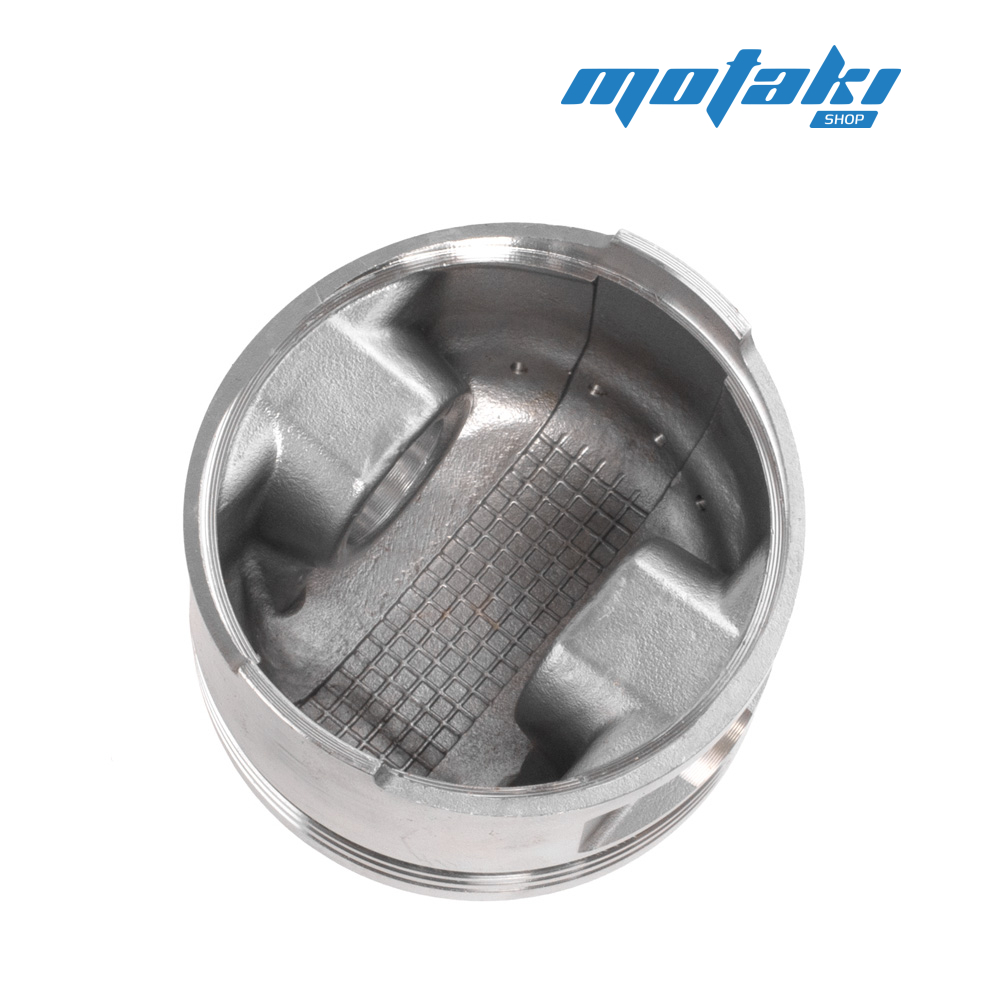

Диаметр поршня ~57.4 мм.
Высота поршня ~38.5 мм.
Поршневой палец: D15 * 42 мм.
Высота (толщина) колец: компресиионое верхнее - 1.0 мм, компресиионое нижнее - 1.0 мм, маслосъемное наборное - 2.0 мм.
Высота цилиндра по плоскостям прилегания прокладок: ~69 мм.
Высота цилиндра полная ~89-90 мм.
Посадочный диаметр гильзы ~60-61 мм.
Толщина стенки гильзы ~1.8 мм.
Диаметр крепёжных отверстий под шпильки: ~8.5-9 мм.
Тип охлаждения: воздушное.

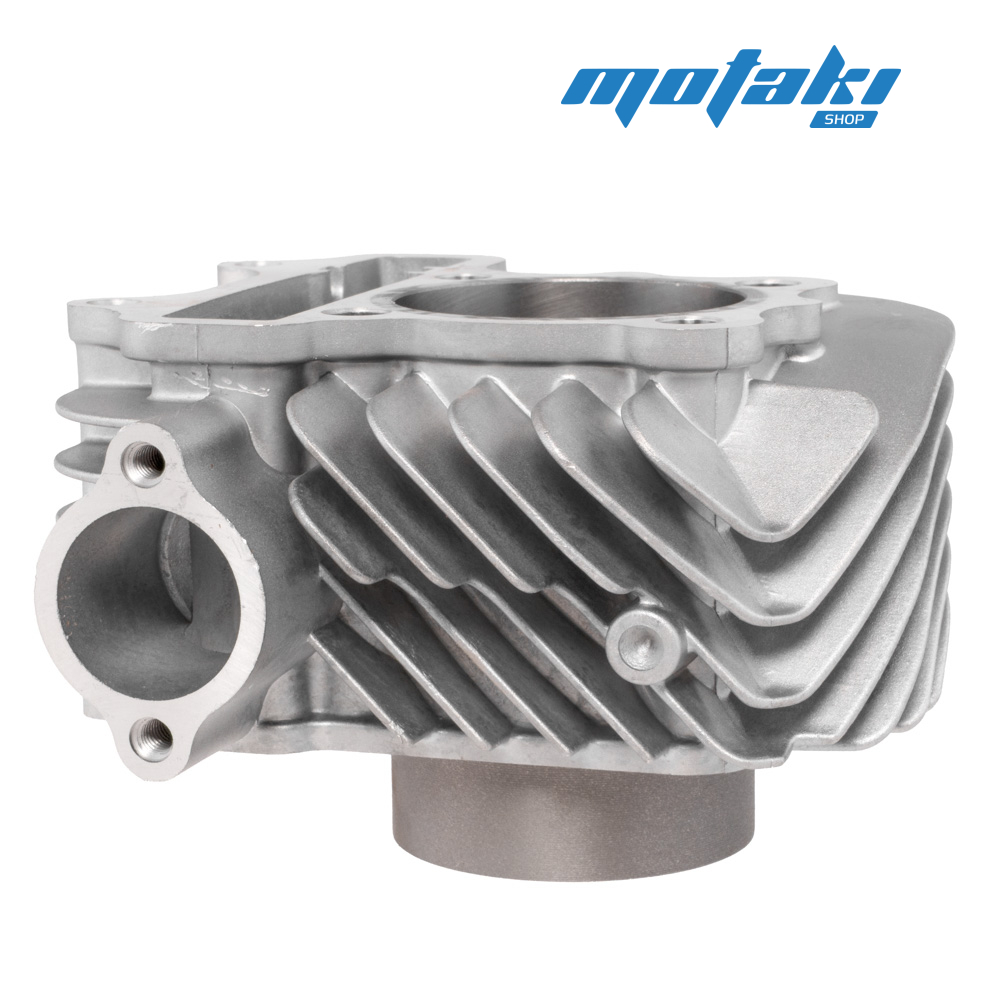

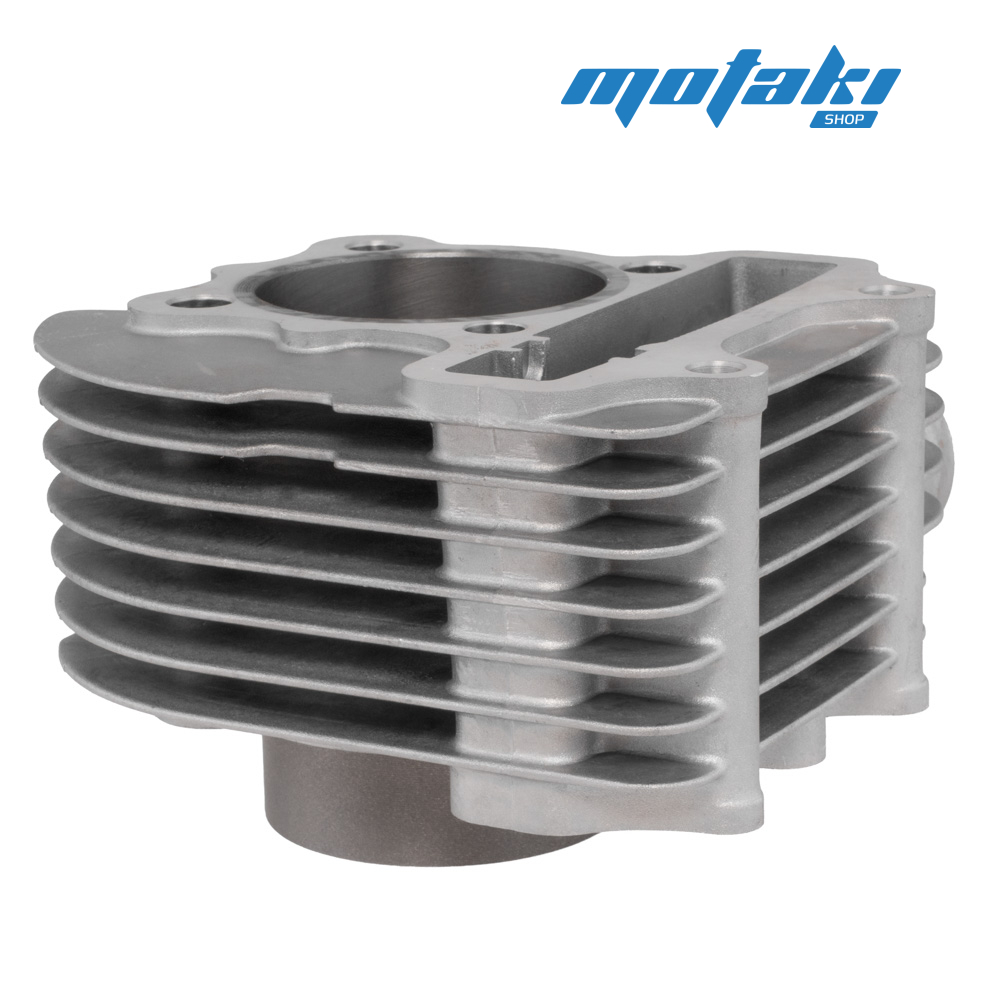

Количество рёбер охлаждения: 7 (вертикальное + горизонтальное расположение)
Цвет цилиндра: серый.
Маркировка на цилиндре: отсутствует
Производитель: SDTW (Китай).
